單洞隧道風筒布的通風方式
設通風豎井的進口（或出口）獨頭施工的通風方式
1、對于無軌運輸施工的隧道
通風方式：

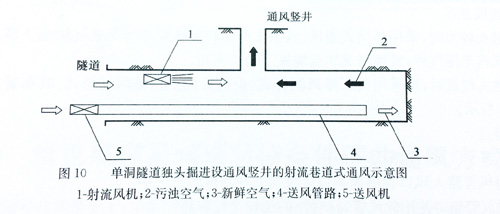

當自然風由隧道風筒布口流向通風豎井時，可采用如圖10所示的射流巷道式通風。新風由隧道風筒布直接送到掌子面，掌子面污濁空氣、沿途污濁空氣流向通風豎井，經豎井排出洞外。由洞口流向通風豎井的風量可通過射流風機影射調整，若自然風流足夠大，可關掉射流風機。

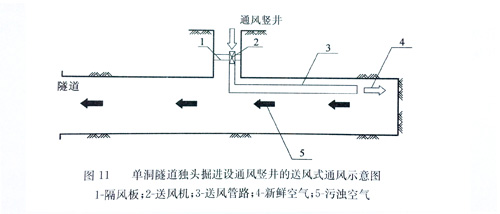

當自然風由通風豎井流向隧道口，或者掌子面到通風豎井距離太長時，可采用如圖11所示的送風式通風。新風由通風豎井經隧道風筒布直接送到掌子面，污濁空氣從掌子面流向隧洞口，排至洞外。
特點：
（1）新鮮空氣可以一直送到掌子面
（2）采用如圖10所示的射流巷道式通風時，平衡后，汽車尾氣在隧道內濃度分布由洞口到豎井和掌子面到豎井，都是逐漸增大的，豎井處濃度最高，采用如圖11所示的送風式通風時，平衡后，汽車尾氣在隧道內濃度分布是由里向外逐漸增大，洞口處濃度最高。兩種通風方式的作業區工人都處在相對較新鮮的空氣中。
（3）可使用軟風管，且送風管路的延長比較容易
（4）整個隧道被污染，后期作業環境相對較差
（5）管路漏風對通風有正面作用
實施要點
（1）隧道風筒布設要平、直、順
（2）出風口到掌子面的距離小于5倍的隧道當量直徑
（3）采用射流巷道式通風時，送風機離開洞口的距離約10倍的隧道當量直徑，或者呈直角方向安放洞口一側并保持一定距離
2、對于有軌運輸施工的隧道
通風方式

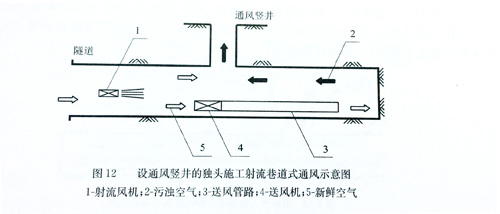

當自然風由隧道口流向通風豎井時，可采用如圖12所示的射流機入口時，由送風管路送到掌子面，污濁空氣從掌子面流向通風豎井，由豎井排出洞外。若自然風足夠大，可關掉射流風機。

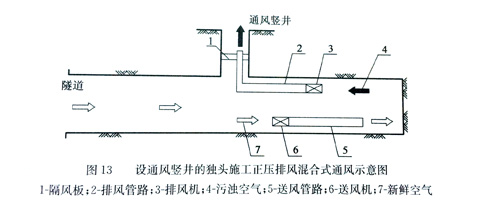

當自然風由通風豎井流向隧道口，或者掌子面到通風豎井距離太長時，可采用如圖13所示的正壓排風混合式通風。新風由洞外向洞內流動，至送風機入口時，由送風管路送到掌子面，污濁空氣從掌子面流向風機管路風機入口，進入排風管路，經通風豎井排至洞外。
特點
（1）新鮮空氣被轉送到掌子面
（2）采用射流巷道式通風時，豎井到隧道洞口區域均處在新鮮空氣中，采用混合式時，排風機入風口到隧洞洞口區域均處在新鮮的空氣中
（3）送風管路可使用軟性隧道風筒布，且管路的延長比較容易
（4）排風管路可使用軟性隧道風筒布，但延長不易，必須同時移動排風機。
（5）排風管路漏風對通風有負面作用，會造成二次污染
（6）風管需要量小，費用低
（7）通風斷面打，耗電量少
（8）風機在隧道內易形成洞內的噪音污染
實施要點
（1）射流巷道式通風時，送風機應設在通風豎井處的上風側，混合式通風時，把送風機和排風機兩臺都設在襯砌模板附近的隧道洞口側，隨著掌子面的推進，送風管路緊跟掌子面
（2）通風管路的布設要平、直、順，特別是隧道風筒布進入通風豎井的轉彎處要做到順暢，不轉死角
（3）送風管路出風口到掌子面的距離小于5倍的隧道當量直徑
（4）混合式送風管路和排風管路的重疊長度約50mm
（5）送風管路和排風管路的重疊長度不小于50mm
（6）洞內風機必須滿足噪音標準要求。
